Vine Linux ワークステーション[プリンタ(PM-900C)を使う]

プリンタ(PM-900C)を使う

First Edition 2001.11.18

Linuxでもプリンタは当然使えます。しかしポストスクリプト形式のプリンタがメインで、最近のインクジェットプリンタなどは画質が良くなっているにもかかわらず、標準的な(あまり綺麗ではない)ドライバを使わざるをえませんでした。
しかし、エプソンコーワ、Canonなどからフォトクオリティー出力に対応したドライバがダウンロードできるようになり、 Linuxでも質の高い印刷が出来るようになりました。そこで、私はエプソンPM-900Cを持っているので設定を行いました。

ドライバをダウンロードする(対象：2.1.5)(2001.11.18)
インストールする(対象：2.1.5)(2001.11.18)
パラレルポートで出力する(対象：2.1.5)(2001.11.18)
USBで出力する(対象：2.1.5)(2001.11.18)
/etc/printcapの書式(対象：2.1.5)(2001.11.18)
コマンドラインから印刷する(対象：2.1.5)(2001.11.18)
印刷できなかったら(対象：2.1.5)(2001.11.18)

ドライバをダウンロードする

エプソンコーワからドライバをダウンロードします。
[ホーム]→[Linux]→[Photo Image Print System]→[Photo Image Print System(インクジェットプリンタ用)]にてプリンタ機種の選択、E-mailアドレスを入力し、[次へ進む]を押します。

rpmパッケージをダウンロードします。

インストールする

ルートになってインストールします。

# rpm -ivh pips900-2.1-1.i386.rpm
pips900                     ##################################################
Install Message > Described entry of pm900c in printcap.
Install Message > Backup file is /etc/printcap.bak.
Install Message > Described entry of pips900 in services.
Install Message > Backup file is /etc/services.bak.
Install Message > Start /usr/local/EPKowa/PM900C/setup to change setup.

インストーラー自動的にファイルの設定、インストールを行ってくれます。インストール直後は双方向通信デーモンが起動していませんので、以下のようにして起動します。

# /etc/rc.d/init.d/ekpd start

コンピュータを再起動すればこの作業は必要ありません。

このあと、ルートでX-Window用環境設定ユーティリティーを起動します。

# pips900

全ての設定を確認した後、[保存]を押して下さい。これは1回だけ起動、保存すればよく、その後は一般ユーザーそれぞれで起動、設定、保存をすることが出来ます。

パラレルポートで出力する

パラレルポート経由でプリンタを接続する場合は、コンピュータ本体と一緒にプリンタの電源を入れます。起動したら、プリンタが認識されているかを確認します。私は以下のように出力されました。

$ dmesg |more
<省略>
parport0: PC-style at 0x378 (0x778) [SPP,ECP,ECPEPP,ECPPS2]
parport0: detected irq 7; use procfs to enable interrupt-driven operation.
parport_probe: succeeded
parport0: Printer, EPSON PM-900C
lp0: using parport0 (polling).

プリンタドライバをインストールした初期状態は、パラレルポート(lp0)に出力される設定になっていますので、自分の環境に合わせて設定し直します。以下のファイルを編集します。

/etc/ekpdrc

PrinterName = pm900c
PrinterDevicePath = /dev/lp0←ここを編集します
DummyDevicePath = /var/ekpd/ekplp0
CommandServerPort = 35586

/etc/ekpdrcのPrinterDevicePath/dev/lp0であるのを確認して、/etc/rc.d/init.d/ekpd restartとします。

それではテスト印刷をしてみましょう。Netscape4.76から出力してみます。
[ファイル]→[印刷]を選択すると以下のダイアログが出ます。

USBで出力する

Vine 2.1.5であれば、デフォルトでUSBプリンタが使えるようになっているはずです。以下のUSBプリンタ関連がモジュール化されている必要があります。

usb-ohci又はusb-uhci
printer

プリンタをUSB経由で使用する場合、ケーブルを本体に挿すだけで認識されるはずです。以下のようにして確認します。

$ dmesg
usb.c: USB new device connect, assigned device number 2
usb.c: USB device 2 (vend/prod 0x4b8/0x5) is not claimed by any active driver.
usb.c: registered new driver usblp
printer.c: usblp0: USB Bidirectional printer dev 2 if 0 alt 0

設定は出力ポートを変更するだけです。ルートになって以下のファイルを編集します。

/etc/ekpdrc

PrinterName = pm900c
PrinterDevicePath = /dev/usblp0←ここを編集します
DummyDevicePath = /var/ekpd/ekplp0
CommandServerPort = 35586

/etc/ekpdrcのPrinterDevicePath/dev/usblp0へ変更して、/etc/rc.d/init.d/ekpd restartとします。

それではテスト印刷をしてみましょう。Netscape4.76から出力してみます。

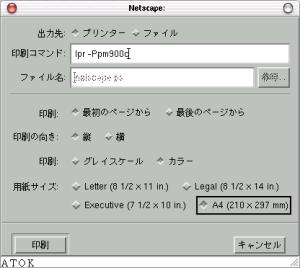

[ファイル]→[印刷]を選択すると以下のダイアログが出ます。

出力先を[プリンター]、印刷コマンドを[lpr -Ppm900c]、用紙サイズを[A4]として印刷してみます。ここで、[印刷コマンド]がポイントです。

lpr -Ppm900c

”lpr”とは印刷コマンドなのでこのままです。”-P”はプリンタを指定するオプションです。 ”pm900c”はプリンタ名です。
プリンタ名ですが、/etc/printcapで設定されています。これはドライバのインストーラが自動的に設定してくれます。

カーネル2.2では、USBでの双方向通信が出来ないので、ステータスモニタ及びユーティリティーを使用することが出来ません。くわしくはエプソンコーワ掲示板365を参照して下さい。
2.4に入れ替えれば双方向通信が出来るようです。

/etc/printcapの書式

/etc/printcapの書式は以下のようになっています。このファイルを編集するときは、スペース、バックスラッシュなどに十分注意しながら編集してください。ちょっと間違えただけでうまく動かなくなります。
ルートになって作業します。

/etc/printcap

# /etc/printcap
#
# Please don't edit this file directly unless you know what you are doing!
# Be warned that the control-panel printtool requires a very strict format!
# Look at the printcap(5) man page for more info.
#
# This file can be edited with the printtool in the control-panel.
# written for pips900
pm900c:\←これがプリンタ名です
:sd=/var/spool/lpd/pm900c:\
:mx#0:\
:sh:\
:lp=/var/ekpd/ekplp0:\
:if=/usr/local/EPKowa/PM900C/filter900:
# pips900 end

上記の”pm900c”以降がプリンタエントリと呼ばれます。これは自分の好きなように設定することが出来ます。例えば、プリンタを2台持っている場合、プリンタによって設定を分けるため、以下のようにします。

/etc/printcap

# /etc/printcap
#
# Please don't edit this file directly unless you know what you are doing!
# Be warned that the control-panel printtool requires a very strict format!
# Look at the printcap(5) man page for more info.
#
# This file can be edited with the printtool in the control-panel.
##PRINTTOOL3## LOCAL mj500c 360x720 a4 {} EPSONMJ500C 8 {}
lp:\←1つ目のプリンタエントリ
:sd=/var/spool/lpd/lp:\
:mx#0:\
:sh:\
:lp=/dev/lp0:\
:if=/var/spool/lpd/lp/filter:
# written for pips900
pm900c:\←2つ目のプリンタエントリ
:sd=/var/spool/lpd/pm900c:\
:mx#0:\
:sh:\
:lp=/var/ekpd/ekplp0:\
:if=/usr/local/EPKowa/PM900C/filter900:
# pips900 end

コマンドラインから印刷する

コマンドラインからは以下のようにして印刷します。

$ lpr -Ppm900c hogehoge.ps

pipsは基本的に画像出力フィルタなのでPSファイルもしくはPNGファイルしか印刷できません。ただのテキストファイルは印刷できないので注意が必要です。テキストファイルを印刷するときはa2psコマンドなどを使ってPSファイルに変換してから印刷します。

印刷できなかったら

印刷できない場合はいくつか理由が考えられます。

スプールディレクトリがない
印刷するデータは一端スプールディレクトリというところへ格納されます。デフォルトでは/var/spool/lpd/pm900cです。このディレクトリがインストーラによって作成されなかった場合、印刷ができません。無い場合は以下のようにして作成します。
```
# cd /var/spool/lpd
# mkdir pm900c
# chmod 755 pm900c
# chgrp lp pm900c
```
入力ファイルがPSもしくはPNGではない
pipsはPSファイルもしくはPNGファイルしか印刷できません。txtファイル、BMPファイルは一端PSもしくはPNGへ変換してから印刷しましょう。

それでも印刷されない
Vine2.1.5以前に一回この状態を経験しました。そのときは、既にprinttoolでプリンタが登録された状態で pipsをインストールしたときだと思います。詳しい状況は既に分かりません。
そのときどうしたかというと、printtoolで設定したプリンタエントリのフィルタにpipsを指定したらうまくいきました。そのときの/etc/printcapは以下です。

/etc/printcap

# /etc/printcap
#
# Please don't edit this file directly unless you know what you are doing!
# Be warned that the control-panel printtool requires a very strict format!
# Look at the printcap(5) man page for more info.
#
# This file can be edited with the printtool in the control-panel.

##PRINTTOOL3## LOCAL mj6000c 360x360 a4 {} EPSONMJ6000C 8 {}
lp:\
:sd=/var/spool/lpd/lp:\
:mx#0:\
:sh:\
:lp=/dev/lp0:\
:if=/usr/local/EPKowa/PM900C/filter900:←ここを変更
# written for pips900
pm900c:\
:sd=/var/spool/lpd/pm900c:\
:mx#0:\
:sh:\
:lp=/var/ekpd/ekplp0:\
:if=/usr/local/EPKowa/PM900C/filter900:
# pips900 end

この時はpipsによるプリンタエントリが追加されており、スプールディレクトリ、出力ファイル共に間違ってはいなかったはずです。そこで、プリンタlpのフィルタを上記のように変更し、印刷の際にlpを指定したらうまくいきました。
printtoolによるプリンタの設定は何かあるように思えます。
